一、直通式接法（直接接入式）

直通式接法是將三相電路的火線直接接入電表端子，無需額外設備，適用于小電流場景。

核心特點

1.接線邏輯簡單：僅需將三相火線（L1、L2、L3）按電表標識，直接接入對應的進線、出線端子，無需連接互感器。
2.依賴電表額定電流：僅適用于線路電流≤電表額定最大電流的場景，常見電表規格如 3×1.5 (6) A、3×5 (20) A，超過則無法直接計量。
3.計量無需換算：電表顯示的數值即為實際用電量，無需乘以互感器變比，讀數直接可用。

適用場景

• 小功率三相用電設備，如小型三相電機（功率≤10kW）、三相空調外機等。

• 低壓小負荷配電場景，如小型商鋪、車間的局部三相用電回路，電流穩定且不超過 20A。

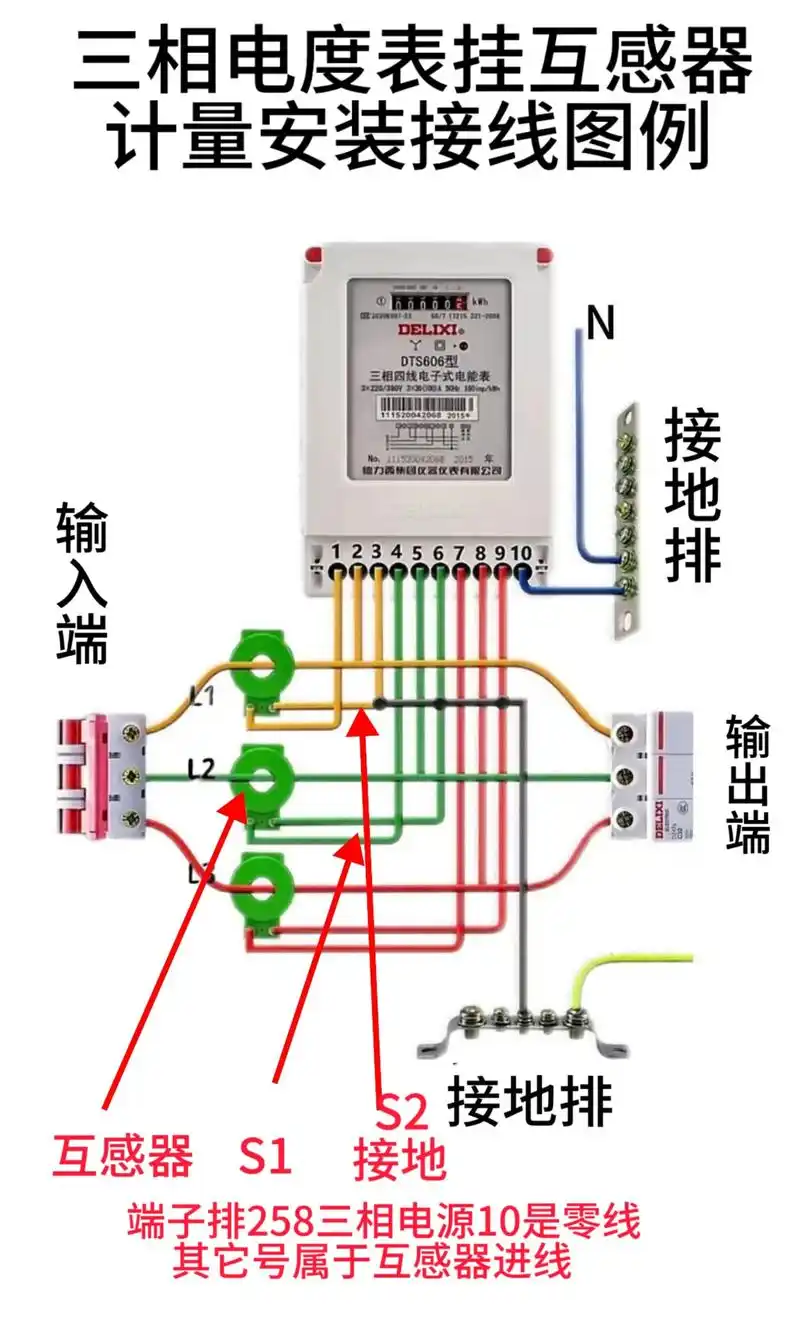

二、經互感器接入法（間接接入式）

經互感器接入法需搭配電流互感器（CT），將線路中的大電流按比例縮小后接入電表，適用于大電流場景。

核心特點

1.需借助電流互感器：三相火線（L1、L2、L3）先分別串聯一臺電流互感器的 “一次側”（P1 進、P2 出），互感器 “二次側”（S1、S2）再接入電表電流端子。
2.計量需換算：電表顯示數值需乘以互感器的變比（如 100/5A、200/5A），才是實際用電量（實際電量 = 電表讀數 × 變比）。
3.安全要求更高：所有互感器二次側的 “S2” 端子必須共同接地，防止高壓竄入電表，同時避免互感器開路產生危險高壓。

適用場景

• 大功率三相用電場所，如工廠大型設備（機床、壓縮機）、商場中央空調主機，線路電流常超過 50A。

• 中低壓配電系統的主干回路，如車間總配電箱、小區三相動力配電箱的計量回路。

相信在讀過本文后，大家都能根據自身情況選擇合適的三相電表接法。
