三相四線電子式有功電表

　　三相四線電子式有功電表適用于中小企業事業單位、商業用戶和居民用戶有功計量，主要功能計量正、反向有功電量及分相有功電量;斷相、反相、報警提示，如果客戶對功能要求不是很高的話，有功電表是首選哦，因為它相比智能三相電表和多功能三相電表價格要低很多。

　　三相四線電子式有功電表價格

　　三相四線電子式有功電表價格在200到350之間，推薦長沙威勝DTS343-3，這款電表在三相四線電子式有功電表中性價比還是比較高的，功能方面也比較齊全，在同等品牌中價位賣的還是比較低的，比如杭州華立的三相四線電子式有功電表就要賣到300以上的的價格，這款威勝的只要200出頭就能拿下了，當然不同電流規格，價格也是不同的，電流規格越大，價格就越高，但是也不會超過300塊錢。

　　三相四線電子式有功電表接線圖

　　這類電表都是低壓電表，所以接線方式有兩種，一種是直入式，就是那種電流比較大的，比如5(60)A，20(80)A等，還有就是小電流的，這種就要添加互感器，就是互感式。

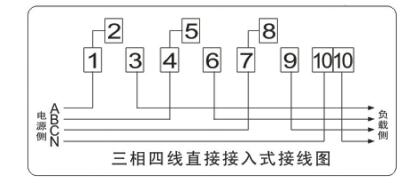

　　直入式：

　　1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

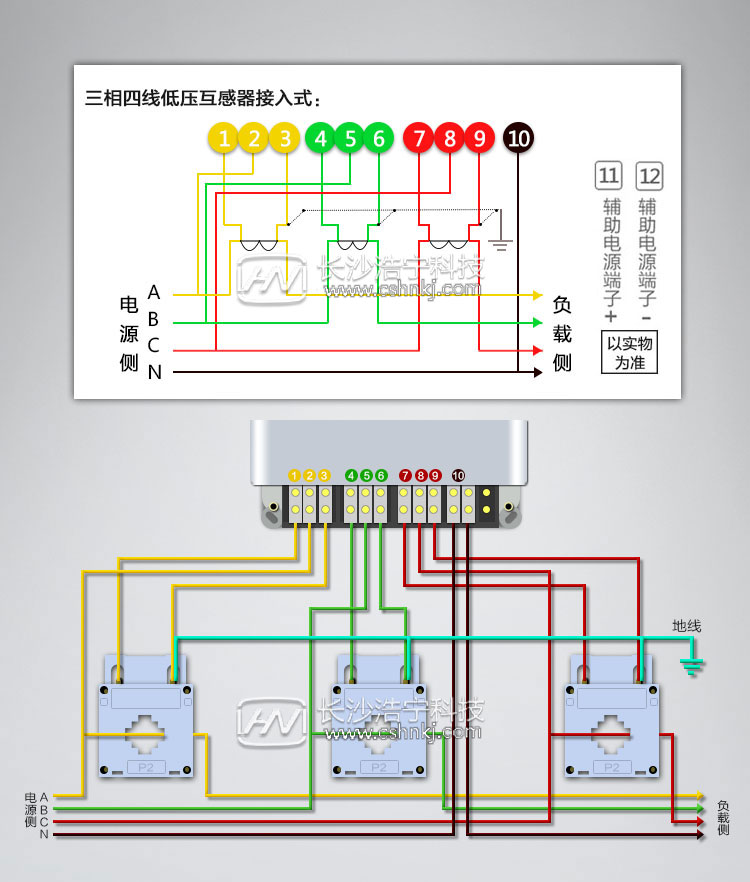

　　互感式：

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。
